在工業自動化領域，PLC控制柜作為控制系統的心臟，其結構設計的合理性直接決定了系統的穩定性、擴展性與使用壽命。華東工控作為專業的工業控制解決方案提供商，其PLC控制柜以模塊化架構、高防護等級、智能散熱系統為核心結構特點，為電力、化工、智能制造等場景提供可靠支撐。

一、模塊化框架：靈活適配，快速部署

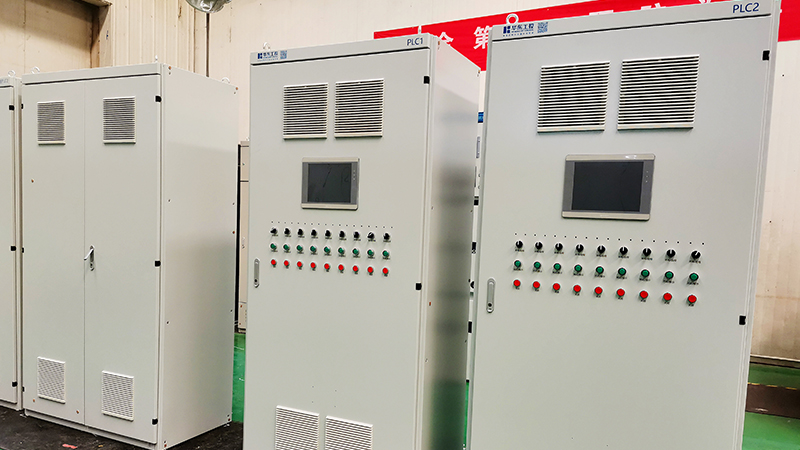

華東工控PLC控制柜采用標準化模塊化設計，柜體由主框架、功能單元隔板、可調安裝導軌組成，支持用戶按需選配PLC主機、I/O模塊、電源模塊、通信模塊等組件。

分層布局：柜內分為電源層、控制層、信號層，實現強弱電分離，降低電磁干擾;

快插式接口：模塊間采用航空插頭連接，支持熱插拔，維護時無需斷電即可更換故障單元;

預置擴展空間：柜體預留30%以上的冗余安裝位，未來升級僅需添加模塊，無需重構整體結構。

二、高防護等級：無懼惡劣環境

針對工業現場的高溫、高濕、粉塵、腐蝕等挑戰，華東工控PLC控制柜通過IP55防護等級認證，結構細節如下：

雙層密封門：柜門采用鉸鏈式設計，配備硅膠密封條，門縫處通過激光切割工藝實現無縫貼合，有效阻隔粉塵與水汽;

獨立風道散熱：柜體頂部集成離心風機與進風濾網，底部預留排風口，形成垂直風道，避免熱空氣在柜內循環;

耐腐蝕外殼：柜體采用304不銹鋼或冷軋鋼板噴塑工藝，表面經鹽霧測試，可適應酸堿環境。

三、智能布線系統：高效抗干擾

控制柜的信號穩定性依賴于科學的布線設計，華東工控提出“三區分離”布線方案：

強電區：斷路器、接觸器等強電元件集中布置于柜體底部，采用屏蔽電纜并單獨走線槽;

弱電區：PLC模塊、以太網交換機等精密設備安裝于中部，信號線使用雙絞屏蔽線并沿專用線槽鋪設;

接地系統：柜體、模塊、電源通過銅排實現等電位連接，接地電阻≤4Ω，有效抑制共模干擾。

四、安全冗余設計：多重保護機制

雙電源備份：支持主電源+UPS不間斷電源雙路輸入，自動切換時間≤5ms;

過載保護：每路輸出回路配備獨立斷路器，支持遠程分合閘;

防雷模塊：柜頂安裝三級浪涌保護器，可承受10kV/20kA沖擊。

五、人機交互優化：便捷運維

實時顯示模塊狀態、溫度、電流等參數;

支持故障代碼快速查詢與遠程診斷;

預留USB接口，可導出歷史數據與日志。

總之，華東工控PLC控制柜通過模塊化、高防護、智能布線、安全冗余四大結構創新，重新定義了工業控制設備的可靠性標準。其設計不僅符合IEC 61439國際標準，更在細節處融入客戶場景化需求。如需了解具體型號參數或定制方案，歡迎訪問華東工控官網或聯系我們。
